卡塔罗Pogopin连接器弹簧综合解决方案
来源:卡塔罗   发布时间:2020/2/13 10:43:35   浏览次数:

卡塔罗行业经验 - 服务行业龙头、打造可靠品质

卡塔罗弹簧从2015年开始服务通讯电子领域的客户,目前该领域已成为卡塔罗公司最重视的三大业务方向之一。卡塔罗在该领域主要服务10多家客户,分布在军品和民用两大类。其中军品主要是以中国航空工业集团公司旗下的多家子公司和配套供应商为主,生产开关、接插件等元件上所需的弹簧;民用领域则主要是为以华为为首的多家行业龙头企业,提供通讯基站连接器、Pogopin,升降摄像头模组、笔记本转轴所需的弹簧。


卡塔罗弹簧参与通讯电子行业的项目多是从前期研发开始的,我们针对客户提出的尺寸、力值、导电、耐腐蚀、疲劳和一致性等等全方位的要求,从材料选择到弹簧设计、工艺设置、表面处理、预压处理、测量工装、自动化分选等各方面配合客户做好研发和制造工作。


在为上述通讯电子行业龙头公司提供服务的几年过程中,卡塔罗不断地学习和成长:从早期提供优质产品起步、进而参与核心弹簧部件的同步研发。2018起更配合客户开发针对单一项目专用的全自动化弹簧定型、分选、预装配等智能制造设备,不但大大提高了生产效率、一致性和良品率,而且更协助客户解决了大批量自动化装配中的一些难题,大大降低了成本,辅助客户赢得更大的商机。


下面我们就以Pogopin弹簧为例,介绍卡塔罗针对客户的需求和痛点做了哪些的改进以及取得的改善效果


Pogopin弹簧痛点需求及改善措施

尺寸精准、一致性好

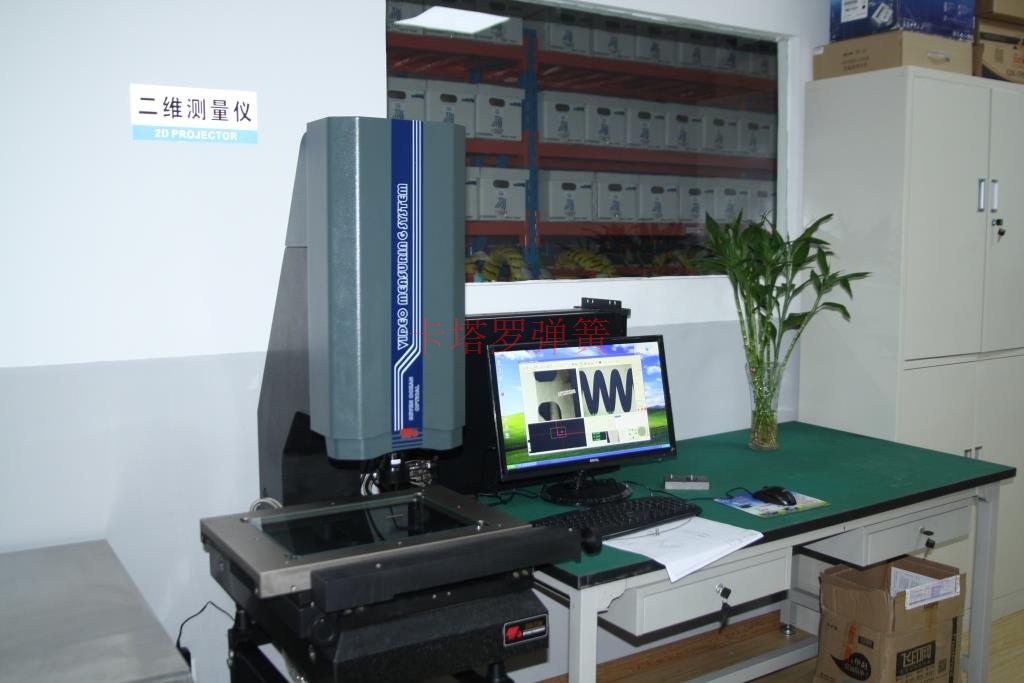

部分客户找到卡塔罗是从解决原有供应商弹簧尺寸经常出现超差开始的,这不但会影响客户自动化生产线的装配效率降低,也会造成弹簧弹力的异常波动。卡塔罗通过选用高精度的全自动卷簧机、辅以在线测量和分选装置,可以在高速卷簧的基础上将外径公差控制在+/-0.01mm,自由长度公差控制在+/-0.03mm以内,完全解决客户的后顾之忧。

Pogopin连接器弹簧测力机

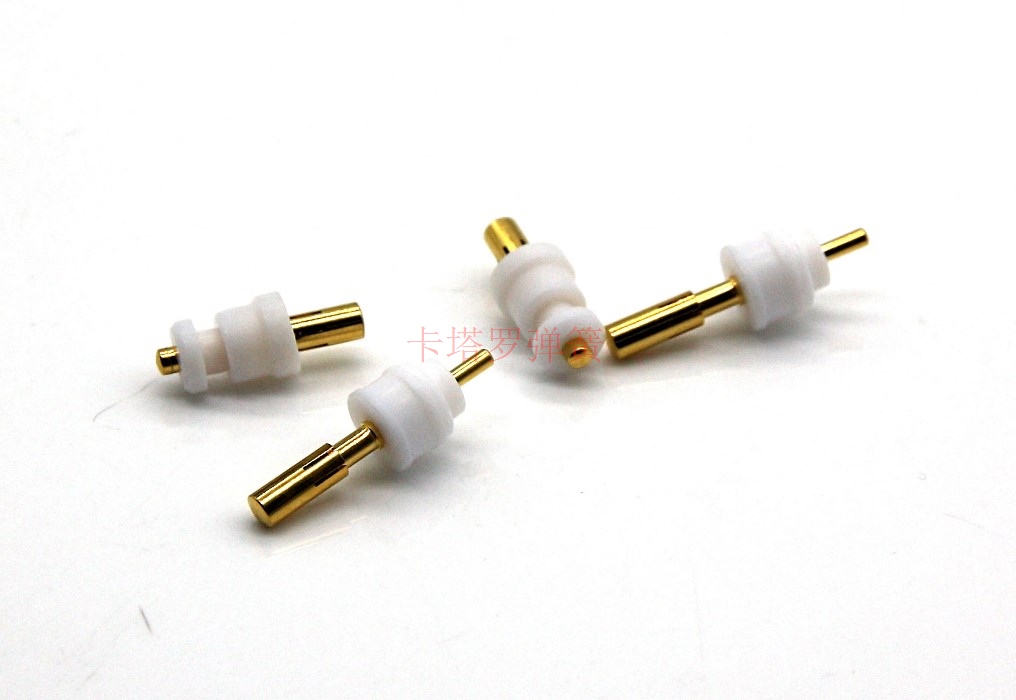

Pogopin连接器弹簧

耐受疲劳、避免衰减

弹簧出现力值衰减、不耐疲劳的原因通常是由于弹簧设计存在明显的过应力,导致弹簧在使用初期很快出现弹簧长度和力值出现明显衰减的问题。卡塔罗一方面通过优化设计,尽量帮助客户消除过应力的风险;另一方面率先开发出适用于外径0.8-3mm细长弹簧的全自动上料预压机,高效稳定地对过应力弹簧进行自动定型处理,满足5千-10万次的疲劳要求。

不易弯曲、没有异响

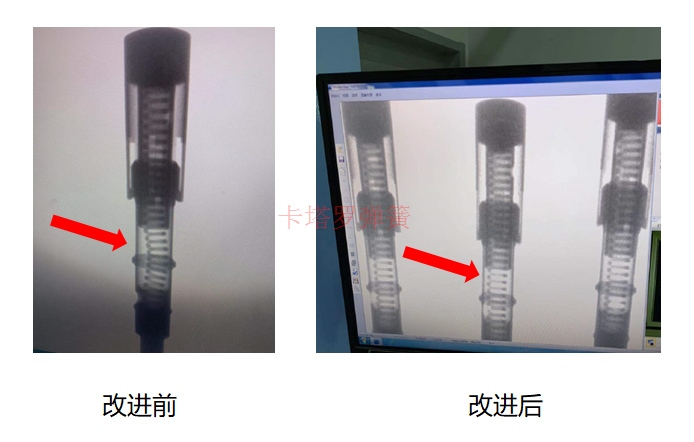

Pogopin弹簧由于高径比大、显得特别细长,有时在压缩过程中就会出现弹簧弯曲和摩擦异响的问题。卡塔罗一方面通过平衡线径、外径、圈数、节距、刚度和螺旋角等众多参数的匹配,减少弹簧下压过程中的弯曲风险;另一方面,在弹簧结构上加入特殊的增稳结构,进一步抑制弯曲和摩擦异响。

Pogopin连接器弹簧

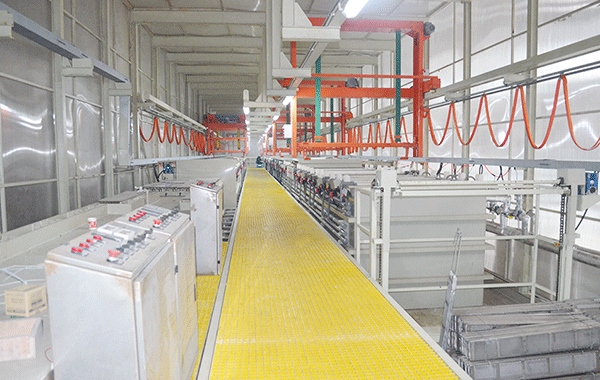

Pogopin连接器弹簧流水线

消除氢脆、杜绝断裂

部分Pogopin弹簧和连接器弹簧是需要进行镀金、镀银和镀镍等表面处理的,这也同时增加了电镀后氢脆和弹簧断裂的风险。对此卡塔罗有3板斧加以应对:1)与有经验的电镀厂合作,改进酸洗工艺;2)及时进行电镀后的去氢烘焙处理;3)每批次电镀后均做强力拉断测试,拒绝氢脆产品。

特殊包装、避免缠绕

Pogopin弹簧和其他一些微型的精密弹簧包装和运输时可能会出现缠绕和变形的问题,应对这类问题卡塔罗的初级解决方法是通过小袋套大袋、大袋装小盒、小盒码大箱的逐级分装的包装方式,缩小分装规格;对于特殊的项目卡塔罗还可以提供一穴一枚的吸塑盘独立包装和连续供料的吸塑料卷包装,完全杜绝缠绕和变形的风险。

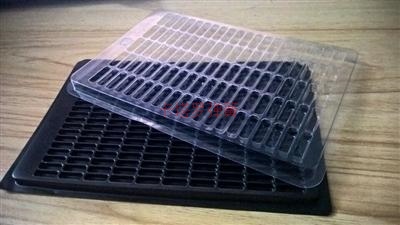

Pogopin连接器弹簧包装

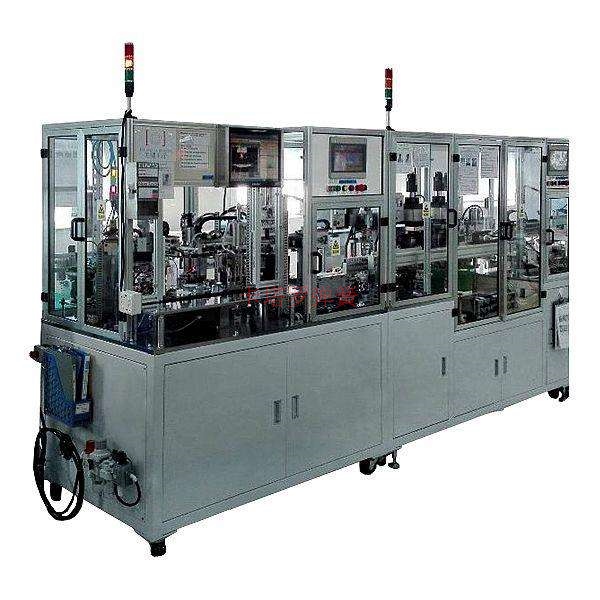

Pogopin连接器弹簧自动化设备

自动组装、降本增效

为配合一些行业龙头客户的大批量量产项目,卡塔罗秉承服务即产品的理念,联合专业的自动化设备公司为客户提供定制化的上料、装配和全检(力值、导电性等综合指标)等自动化设备。2019年以后更推出集合了设备开发和代运维为一体的,以租代买的更灵活的服务和结算方式。不但大大提高了客户组装的效率和质量,而且为客户降本增效做出了显著的贡献。

选择卡塔罗、信赖卡塔罗,让卡塔罗成为您一站式的弹簧合作伙伴!
