弹簧设计的流程注意点
来源:卡塔罗   发布时间:2020/7/31 14:19:47   浏览次数:

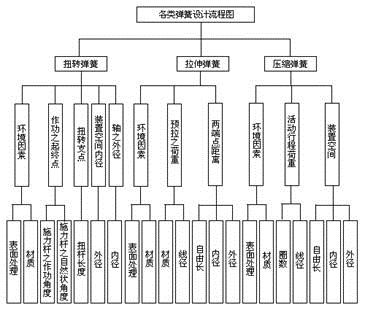

* 装置空间:设计一压缩弹簧必须清楚了解,所需装置弹簧的空间,方能有效掌握一压缩弹簧之基本制造条件,外径、内径、自由长。
* 活动行程荷重:压缩弹簧设计,必须清楚了解要作动的位置,及所需承载之弹力。定出位置了解所需的弹力,则可决定材质、线径、圈数。
* 环境因素:弹簧于不同环境下作动,会受环境因素的影响,而影响到使用寿命,故设计者必须考虑到环境温度及湿度之变化,温度对弹簧的寿命影响甚巨,湿度则容易使未表面处理的弹簧产生氧化。故环境因素可决定该弹簧是否需作表面处理及材质的选定。
* 两端距离空间:拉伸弹簧两端点将影响到挂勾之形式及拉簧的自由长。空间则可决定密着部的尺寸、外径。
* 预拉之荷重:预拉之荷重则决定弹簧的材质及线径,密着部的尺寸则可调整预拉长度。
* 心轴之外径:扭簧内径的订定得依心轴的大小而决定,但需考虑扭转后,簧体之变化,故得预留适当之裕度。
* 装置空间之内径:若一扭转弹簧之装置采崁入式则需考虑崁入式之空间。空间则决定簧体的外径、自由长、圈数。
* 扭转支点:扭簧作功时必须有一支点,此一支点可决定,扭杆的长度及形式。
* 作动之起终点:施力扭杆在未作功时与支点的角度位置,可明订出施力扭杆的长短、形式及与支点杆的角度。

卡塔罗多年以来一直不遗余力地向客户及弹簧同行宣导:优质弹簧的第一步应该是以客户需求为中心的弹簧设计和失效分析!!

塔罗公司推出的"华夏兴弹簧一点通"微信小程序,其弹簧设计范围涵盖压簧、拉簧、扭簧、波簧、碟簧和矩形弹簧等6大类最常见的弹簧。通过预置海量的材料牌号和性能参数的基础数据和计算公式,不但可以非常方便地设计和验算弹簧的刚度和力值,而且可以模拟不同工作位置下的应力水平、疲劳寿命、共振风险等诸多设计元素

只要输入线径、材质、内/外径、自由长度和圈数等4-5项最基础的参数,即使是0基础的用户,在接受简单的使用培训后(培训视频链接)也可以使用这套软件简便地设计和验算弹簧。
