笔记本转轴中的碟形弹簧设计要点
来源:卡塔罗   发布时间:2020/3/20 10:07:34   浏览次数:

卡塔罗精密弹簧—— 笔记本转轴中的碟形弹簧

使用过笔记本电脑的人都知道电脑屏幕开合角度越大用户体验越好,影响用户体验的关键是屏幕的打开和关闭角度。适度的打开角度和关闭角度大概是130°左右,电脑放置不同,需要的适度的角度状态也是不一样的。所以说笔记本转轴的设计也是间接影响用户的体验度。市面上很多笔记本电脑打开和关闭角度大概是180°,不过近期也出现了挺多360°打开和关闭链接的笔记本计算机。这样设计的好处大大提高了用户的多种使用方式,但是对转轴中碟形弹簧的行程/疲劳要求就大大提高了。

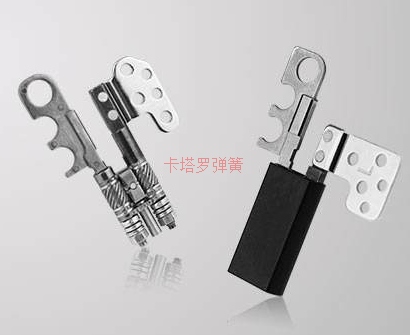

笔记本转轴中的碟形弹簧

碟形弹簧的内外径要求:

碟形弹簧作为转轴中最为核心的部件,为笔记本翻盖提供舒适的阻尼效果。新一代的笔记本不但要求更大的翻盖角度,为了提升客户体验是越来越薄,转轴以及碟簧的尺寸也要随之变的越来越小。A客户的项目要求碟簧外径做到6mm左右,在碟簧国标GB/T 1972-2005中,最小的尺寸是外径8mm,换言之外径8mm以下国标无法定义公差要求。而客户出图的公差是8mm最小公差时再缩小一倍。为了提升组装效率,量产供货时还要结合CPK/CP的检测。再再结合A客户的自动化组装(国内转轴大多手工组装),最终量产供货,碟簧的内外径一致性误差要小于+/-0.02mm。这样的碟簧要求,国内碟簧厂家大多望而却步。A客户之前只能在欧洲/日本进口,选用国外进口弹簧,价格昂贵,但重点是供应商的交期也不能配合项目的生产节奏。后来A客户经过多方面考察,最终选择了由卡塔罗弹簧来开发/生产这个碟簧项目。

弹簧检测

碟形弹簧的疲劳:

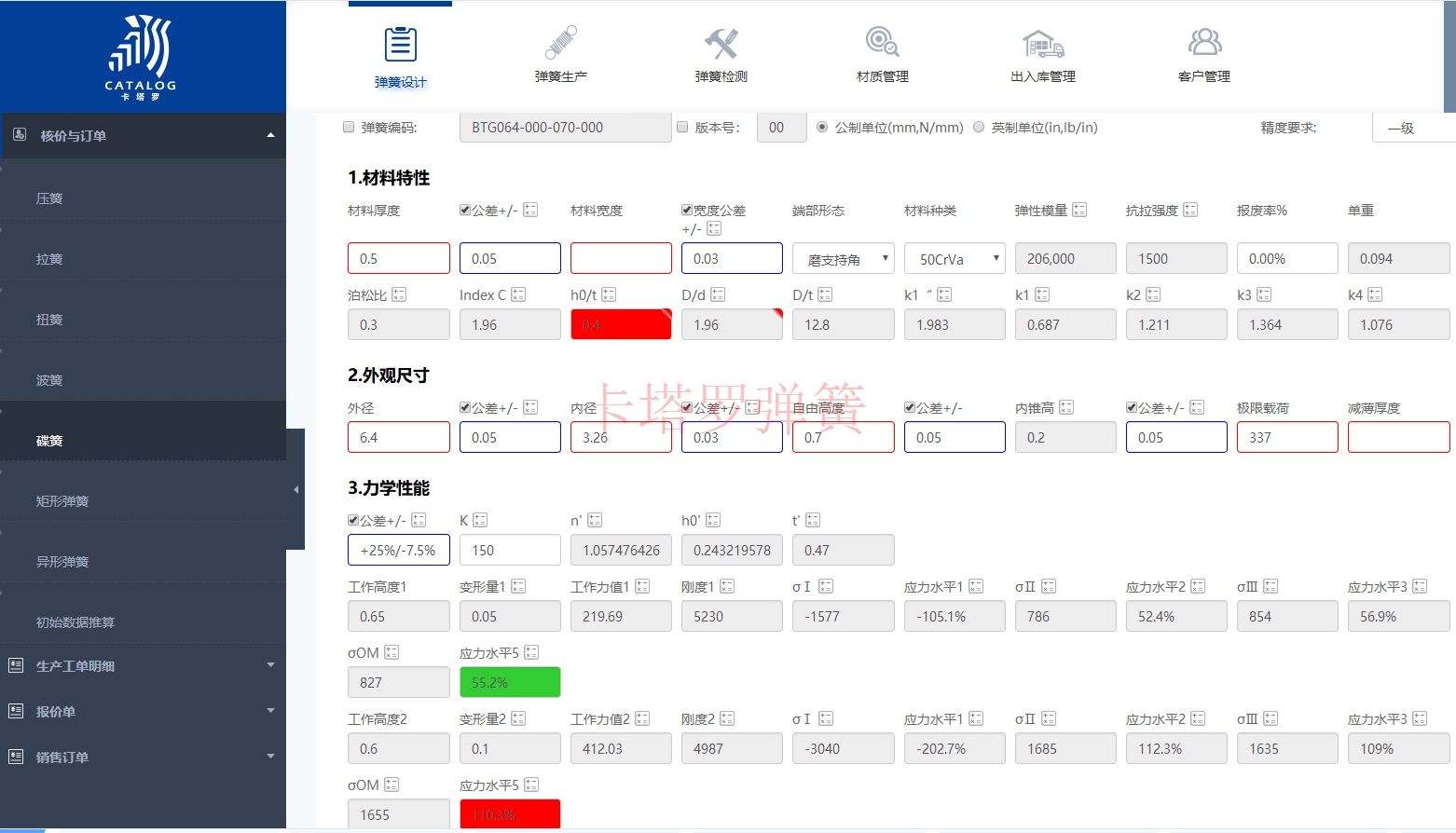

笔记本转轴的尺寸越多越小,碟簧材料的宽度厚度越来越小,用户的手感还能变化,这对碟簧的疲劳要求提高很多。如果在碟簧设计的存在问题,等一个月后客户开始做疲劳测试时发现问题,那已经浪费了一个多月了(碟簧要开模具)。如果微调不能改善,将涉及到改动其他结构,那客户的试样阶段成本就会大大提高。解决方案:卡塔罗弹簧通过自主开发的软件“华夏兴智能设计软件”在设计初期评估设计的合理性,以此来调整设计或者增加工艺要求,缩短开发周期和降低初期试样成本。

弹簧设计

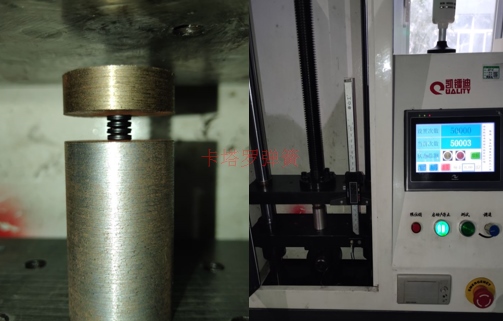

每个批次出货,卡塔罗自主为客户提供疲劳测试,行业一般测试次数为3万次以内。卡塔罗会将测试提升到5万次-10万次。同时要求测试结束后,碟形弹簧不断裂、不错位。研发初期,产品定型之前卡塔罗会对碟簧做力值衰减的测试,确定最终工艺要求,以确保长期使用之后碟簧力值的稳定性。在此基础上,卡塔罗弹簧新开发的产品对碟簧细节做调整,增加对叠时的接触面,使碟形弹簧在多次使用后更不容易出现错位。

如果您对碟形弹簧的这种使用方式感兴趣欢迎联系我们。卡塔罗还可以为您提供碟形弹簧自动化全检疲劳、力值或者自动化组装的方案。


选择卡塔罗、信赖卡塔罗,让卡塔罗成为您一站式的弹簧合作伙伴!
