触摸弹簧定制厂家——卡塔罗弹簧
来源:卡塔罗   发布时间:2021/8/25 15:28:54   浏览次数:

触摸弹簧是指专用于电容式及单片机触摸屏电器的专用弹簧按键。触摸弹簧又称触摸感应弹簧、按键弹簧、接触弹簧。

对于传统机械开关而言是一种稳健的电容式感应替代方案。采用可伸缩式触摸按键,无需更改壳模具即可实现触摸按键控制产品,触摸敏感度非常良好。用触摸弹簧替代固态电导式感应器。在板的厚度大于几毫米的情况下,弹簧的灵敏度并不低于标准感应器。

使用触摸弹簧具有以下优势:

• 在 PCB 和覆盖层之间提供空隙。
• 可使安装的按钮与板之间保留不同的距离,从而更便于支持弯曲的覆盖层。
• 由于弹簧具有弹性,因而能在震动或覆盖层与板之间的距离有所改变的情况下(比如洗衣机中出现的情况)提供可靠的感应器功能。
• 非常适合较厚的覆盖层。
• 在断片数量和插值比率相同的情况下,可提供比固态导通滑块更好的滑块线性度。
• 便于创建感应器前面板背光。
• 电容感应能与机械按钮组合使用,进一步改善用户界面。

触摸按键物理尺寸的建议

弹簧的高度应为 5 毫米或以上。超过这一范围,敏感度则不会再随着弹簧的高度增加而增强,但也不会导致性能下降;因此,电路板和覆盖层之间的距离可以根据需要相应延长。如果弹簧的高度低于 5 毫米,弹性、敏感度和侧面敏感度等特性就会受到影响。

不同形状的触摸弹簧的使用:
在实际应用中可以使用不同形状的弹簧。每种形状都有其优缺点。常见的弹簧包括圆形弹簧、变直径的圆形弹簧以及矩形弹簧等.

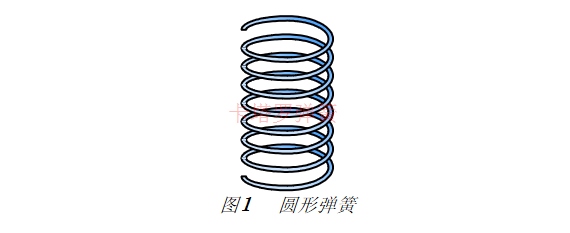

1 显示的是用于标准按钮的圆形弹簧,这种圆形弹簧按钮的制作非常简单,中央的空间可用于背光或其它目的。

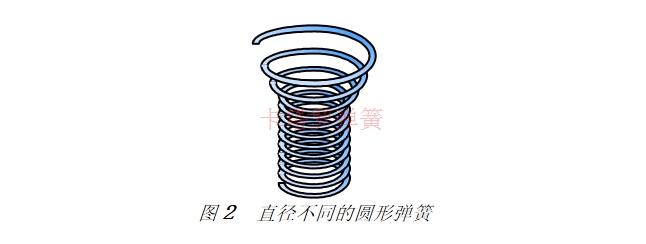

2显示的是敏感度更高的圆形弹簧。当覆盖层接触并压下弹簧时,较宽的一头会缩进,进而形成一个固态感应器,这不仅提高了感应灵敏度,而且还允许使用更厚的覆盖层。

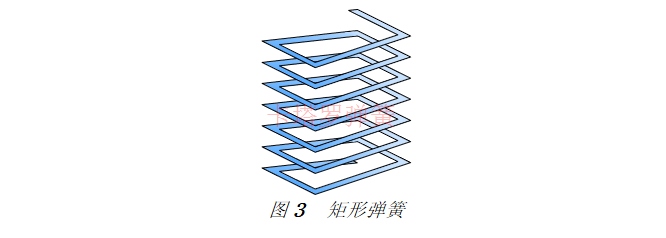

图 3 构建滑块更好的办法是使用矩形弹簧,当把几个矩形弹簧排成一行时,就能更有效地覆盖滑块感应区域。此外,矩形弹簧的宽度小于圆形弹簧,因此能构建包含更多弹簧感应器的滑块。

触摸弹簧材料可选择

琴碳钢丝低碳钢丝,高碳钢、锰钢丝,镍丝,60SizMNA,弹簧不锈钢丝等材料。

触摸弹簧表面镀层:

环保镍、镀无镍白K、直上金、底金、银色、青古铜、古银等。

触摸弹簧适用范围:

卡塔罗弹簧生产的触摸弹簧广泛的适用于电磁炉,光波炉,电饼铛,消毒柜,油烟机,热水器,暧风机,洗菜机,点钞机,按摩器,电烤箱电子酒柜饮水机等一系列高档智能触摸小家电产品

触摸弹簧定制选型

触摸按键弹簧产品定制货选型,请提供以下几个参数:A,圆形五金触片直径 . B,弹簧线径 . C,弹簧高度 . D,弹簧圈数. E,弹簧外径 . F,若为中空触摸按键需提供内圆直径。


 转载备注:卡塔罗精密部件(苏州)有限公司                     http://www.catalogspring.cn
